摇臂钻在修补时我们应该考虑哪些因素呢?

更新时间：2021-09-30 人气：427

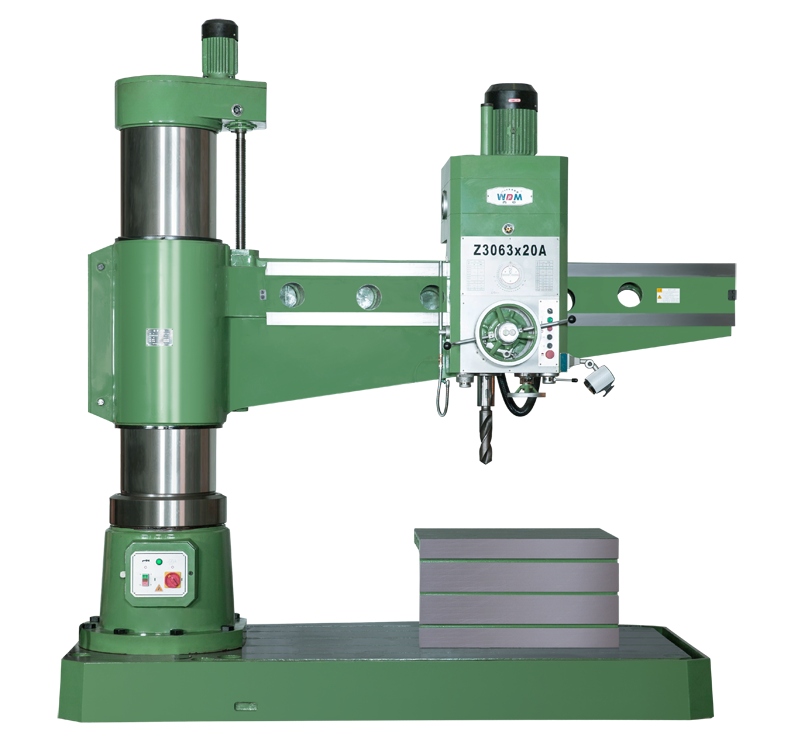

　　摇臂钻是钻床的一个分支，以横臂可以绕立柱旋转而得名。Z3050×16型号为例，大写字母Z是钻床的简称，30为摇臂、后面50为钻孔直径，×16为臂长。

　　关于摇臂钻导轨的轻微研伤和擦伤，只需用乔刀或油石修正，即可持续运行。而对胶合性研伤，则需要用焊补或充填粘补的办法来修正，即便是较大面积的研伤，只需保存较大有些无缺的导轨面，也可以用此类办法修正。对摇臂钻导轨研伤的焊补与粘补，相对说来技术比较复杂一些，特别是大面积研伤的修正，施工前更应考虑仔细一些。

?



　　摇臂钻导轨损伤是摇臂钻影响精度的因素之一，在修补时我们应该考虑哪些因素呢?

　　一、要考虑修补层自身的机械强度与导轨实际工作环境。

　　二、要考虑所选用的修正技术对导轨资料的适应性，比方铸铁资料的导轨通常不选用铸铁堆焊，因铸件的可焊性差，易产生裂纹、气孔等缺点，且加工也艰难。技术进程温度高(指气焊)，易引起导轨变形等。

　　三、要考虑所选用的修正技术对导轨的精度、机械性能有否影响，比方焊补和粘补大都需要加温，那么技术进程中的温度是不是会引起导轨变形，是不是会改动导轨的机械强度和外表硬度等。

　　主要功能：

　　(1)摇臂钻适用于中、大型金属零件上钻孔、扩孔、铰孔、锪平面、及攻螺纹，液压型摇臂钻主要功能动作实现的手柄、按钮等操作部件集中在主轴箱上。

　　(2)外柱带动摇臂绕内柱回转±180o;

　　(3)摇臂沿外柱升降;

　　(4)主轴箱沿摇臂导轨左右移动;

　　(5)主轴箱：实现主轴各级转动、进给及操作，主轴转速范围25-2000r/min，共有16级，通过旋转集中操作手轮(主轴转速预选按钮)可实现;主轴进给范围0.04-3.2mm/r共有16级，通过旋转集中操作手轮(主轴进给量预选按钮)可实现。

　　(6)摇臂升降及夹紧：摇臂升降是由立柱顶部电机拖动，由丝杠螺母传动，实现摇臂升降。其中升降螺母上装有保险螺母，以保证摇臂不能突然落下;摇臂夹紧是由液压驱动菱形块实现夹紧，夹紧后，菱形块自锁;摇臂上升或下降加紧动作结束后，摇臂自动夹紧，由装在油缸上的电器开关控制。

　　(7)主轴箱及立柱加夹紧：主轴箱与立柱加紧均是液压驱动，菱形块夹紧。两动作可同时进行，也可分开进行，选择按钮是主轴箱面板上的旋钮(主轴箱立柱加紧状态选择旋钮)，其中中间位置为夹紧，左为立柱单独松夹，右为主轴箱单独松夹，动作实现按钮是主轴箱立柱松开按钮、主轴箱立柱夹紧按钮。

?
